ЛК-5В/7,5В
Характеристики
Производительность, см2/мин
70-90
70-90
Габариты рабочей зоны, мм (X,Y,Z)
2500 х 1000 х 1000
2500 х 1000 х 1000
Потребляемая мощность, кВт
80 / 120
80 / 120
Все характеристики
- Описание
- Характеристики

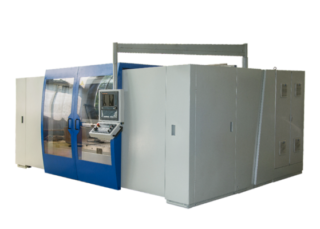

Стационарный лазерный технологический комплекс серии ЛК-5ВМ/7,5ВМ, предназначен для термоупрочнения поверхностного слоя деталей. Благодаря мощному лазеру и возможности манипулирования лучом в пяти координатах, а также наличием поворотного стола, отличается рядом преимуществ:
- Высокая производительность: 70 — 90 см2/мин;
- Локальное упрочнение;
- Минимальное или полное отсутствие коробления и поводок;
- Обработка деталей различных форм и габаритов до 2,5 м и более;
- Выполнен из российских комплектующих на 80%.
Технические характеристики ЛК-5В/7,5В
| Характеристика, единица измерения | Значение |
| Производительность, см2/мм | 70-90 |
| Габариты рабочей зоны, мм (X,Y,Z) | 2500 х 1000 х 1000 |
| Потребляемая мощность, кВт | 80 / 120 |
| Габаритные размеры (Д х Ш х В), мм | 5700 х 6800 х 2500 |
| Занимаемая площадь, м2 | 39 |
| Масса, кг | 14700 |
| Количество линейных осей перемещения рабочего органа (оптической головки) | 3 |
| Максимальная скорость перемещений по линейным осям X, Y, Z, м/мин | 7,5 |
| Точность позиционирования по линейным осям X, Y, Z, мм | 0,05 |
| Количество угловых осей головки | 2 |
| Перемещения по осям угловых перемещений, град | ±90 |
| Точность позиционирования по осям угловых перемещений, град | 0,1 |
| Тип УЧПУ | NC-310 (Балтсистем) |
| Параметры питающей электросети: | |
| род тока | переменный, трехфазный |
| напряжение | 230/400В ± 10% |
| частота, Гц | 50±1 |
| Тип защитного заземления | TN-S-C |
| Параметры сжатого воздуха на входе: — диапазон рабочих давлений, МПа — расход воздуха, л/мин, не более — класс чистоты воздуха по ГОСТ Р ИСО 8573. |
0,4-0,6 В зависимости от интенсивности обдува 0 |
| Тип лазера | Электрогазоразрядный многолучевой |
| Максимальная мощность излучения, Вт | 5000 / 7500 |
| Диапазон регулирования мощности излучения, Вт | 500 ÷ 5000 / 7500 |
| Состав рабочей смеси газов | CO2 : N2 : He |
| Чистота газов, % | СО2 — 99.8, N2 — 99.99, He — 99.99 |
| Объемное соотношение газов | CO2 — 1; N2 – 2; He — 10 |
| Допустимое отклонение объема каждого из компонентов смеси, не более, % | 5 |
| Расход рабочей смеси газов, не более, л/ час, | 20 / 30 (расход регулируется автоматически из расчета 4 нормальных литра на 1 кВт фактической мощности излучения) |
