Лазерные центры

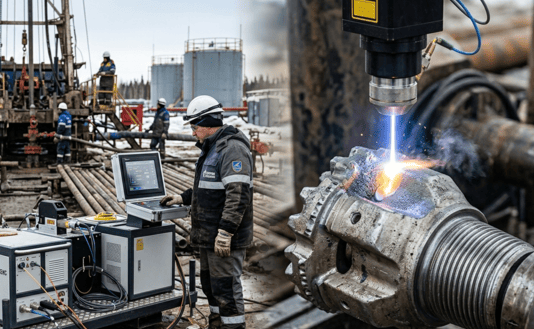

Нефтегазовая отрасль предъявляет к металлическим деталям и покрытиям одни из самых жёстких требований среди всех промышленных секторов. Абразивный износ, агрессивные среды, высокое давление, ударные нагрузки, экстремальные температуры — всё это одновременно и на протяжении длительного времени. Именно здесь лазерные технологии обработки металла нашли одно из наиболее широких применений.

Почему нефтегаз особенно требователен к поверхностям деталей

Специфика отрасли определяется несколькими факторами, которые в совокупности создают исключительно сложные условия эксплуатации.

Большинство деталей работает в прямом контакте с буровым раствором, нефтью, пластовыми водами или газом — средами, которые содержат абразивные частицы, агрессивные химические соединения, сероводород и углекислый газ. Это одновременная коррозия и абразивный износ, что многократно ускоряет деградацию поверхности.

Нагрузки нередко носят ударный или циклический характер. Буровой инструмент испытывает удары, вибрацию и знакопеременные изгибающие нагрузки на протяжении сотен часов непрерывной работы. Резьбовые соединения свинчиваются и развинчиваются тысячи раз за срок службы колонны.

Простой оборудования в нефтегазе стоит очень дорого. Остановка буровой установки, скважины или компрессорной станции делает любые вложения в повышение ресурса деталей экономически оправданными — лишь бы эти вложения действительно работали.

Основные задачи лазерной обработки в отрасли

Упрочнение резьбовых соединений

Резьба — одно из наиболее уязвимых мест в нефтегазовом оборудовании. Резьбовые соединения бурильных труб, замков, муфт и ниппелей работают в условиях постоянного трения, ударных нагрузок и воздействия бурового раствора. Износ резьбы приводит к снижению прочности соединения, утечкам и аварийному выходу из строя.

Лазерная закалка резьбовых поверхностей формирует твёрдый мартенситный слой глубиной 0,5–2 мм с твёрдостью 50–60 HRC. При этом лазер воздействует точечно — только на рабочую поверхность резьбы, не затрагивая тело трубы и не вызывая деформаций. Ресурс резьбового соединения после лазерной закалки увеличивается в 2–3 раза.

Обработка бурильных замков и переводников

Бурильный замок испытывает знакопеременные нагрузки, трение о стенки скважины и воздействие абразивного бурового раствора. Износ замка по наружному диаметру и в резьбовой зоне — одна из основных причин выбраковки бурильных труб.

Лазерная закалка замковой зоны и наплавка наружной поверхности твёрдыми сплавами существенно продлевают срок службы замка. Переводники восстанавливаются лазерной наплавкой после износа с точным воспроизведением исходной геометрии.

Упрочнение и восстановление буровых долот и коронок

Буровой инструмент работает в наиболее агрессивных условиях — прямой контакт с породой, ударные нагрузки, абразивный износ. Лазерная наплавка зубьев твёрдосплавными порошками на основе карбидов вольфрама формирует поверхность с твёрдостью до 65–70 HRC, существенно превосходящей твёрдость исходного стального тела долота. Наплавка применяется как для восстановления изношенного инструмента, так и превентивно — для упрочнения новых долот перед спуском в скважину.

Обработка насосного оборудования

Корпуса насосов, рабочие колёса, валы, плунжеры и штоки работают в среде с механическими примесями и подвергаются одновременному абразивному и коррозионному воздействию. Лазерная наплавка плунжеров и штоков восстанавливает изношенную поверхность и повышает её стойкость за счёт применения более износостойкого наплавочного материала. Твёрдость поверхности после наплавки достигает 48–60 HRC в зависимости от выбранного сплава.

Упрочнение элементов запорной арматуры

Штоки задвижек, седла клапанов, затворы работают в условиях цикличного нагружения, трения и воздействия транспортируемой среды. Для арматуры на скважинах с высоким содержанием сероводорода коррозионная стойкость поверхности становится вопросом безопасности.

Лазерная наплавка рабочих поверхностей сплавами на основе кобальта или никеля обеспечивает высокую коррозионную стойкость в сочетании с износостойкостью — как альтернатива дорогостоящим деталям из цельного коррозионностойкого сплава.

Обработка компонентов газотранспортной системы

Роторы газоперекачивающих агрегатов, лопатки компрессоров, валы турбодетандеров работают при высоких скоростях вращения, значительных температурах и в условиях воздействия транспортируемого газа с механическими примесями. Лазерная закалка и наплавка применяются для упрочнения рабочих поверхностей и восстановления деталей после выработки ресурса.

Требования к лазерной обработке в нефтегазе

Специфика отрасли формирует ряд требований, которые существенно отличают нефтегазовые применения от машиностроительных.

• Контроль качества и документирование. Твёрдость, глубина упрочнённого слоя, геометрия детали после обработки — всё фиксируется и предоставляется заказчику. Для ряда применений требуется металлографический анализ.
• Работа без демонтажа. Крупногабаритные элементы буровых установок нередко невозможно или крайне дорого транспортировать на стационарный комплекс. Это формирует запрос на мобильные лазерные комплексы, способные работать непосредственно на объекте — на буровой площадке, компрессорной станции, в полевых условиях.
• Совместимость с нефтегазовыми марками стали. Бурильные трубы и замки изготавливаются из легированных сталей группы прочности Е, X, G, S по API — марок с высоким содержанием легирующих элементов, требующих специальных режимов лазерной обработки.
• Стойкость к сероводородному растрескиванию. Для деталей в средах с сероводородом существуют ограничения по максимально допустимой твёрдости — слишком твёрдый материал становится склонным к водородному охрупчиванию. Для ряда применений нужно не максимизировать твёрдость, а достичь оптимального значения в заданном диапазоне.
• Минимальные деформации. Точные посадочные размеры резьбовых соединений не допускают деформаций после обработки. Лазерная закалка выигрывает у объёмных методов термообработки: локальное воздействие без нагрева всей детали исключает коробление.

Экономика применения в отрасли

Нефтегаз — одна из немногих отраслей, где экономика лазерной обработки считается особенно легко, потому что стоимость простоя оборудования хорошо известна и весьма значительна.

• Ресурс бурильной трубы после лазерной закалки резьбовой зоны увеличивается в 2–3 раза — при той же интенсивности бурения парк труб можно сократить пропорционально.
• Восстановление насосного оборудования наплавкой вместо замены новым сокращает затраты на поддержание работоспособности скважины. Особенно актуально для зрелых месторождений с высокой обводнённостью.
• Превентивное упрочнение нового бурового инструмента перед спуском в скважину даёт кратное увеличение ресурса долота. В пересчёте на метр проходки — прямое снижение себестоимости бурения.

Итог

Лазерная обработка металла в нефтегазовой отрасли решает задачи трёх типов: упрочнение новых деталей перед эксплуатацией, восстановление изношенных компонентов и ремонт без демонтажа оборудования. Жёсткие требования к качеству, документированию и работе в полевых условиях формируют специфические требования к технологии и оборудованию — и именно эти требования определяют развитие мобильных лазерных комплексов как отдельного класса оборудования.

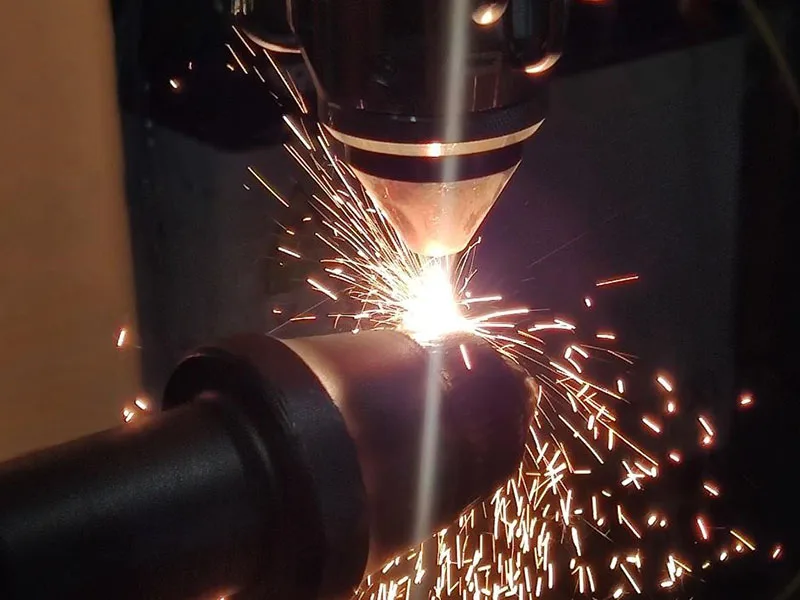

Износ деталей — неизбежная статья затрат любого производства. Вопрос всегда один: менять или восстанавливать? Лазерная наплавка смещает эту точку принятия решения: во многих случаях восстановление обходится в несколько раз дешевле новой детали и занимает значительно меньше времени. Но далеко не всегда. В этой статье разберём, когда восстановление действительно выгодно, как считать экономику и какие результаты даёт практика.

Почему вообще возникает выбор

Традиционная логика технического обслуживания простая: деталь износилась — купили новую, поставили, работаем дальше. Эта схема хорошо работает для дешёвых расходников, но начинает давать сбои, когда речь идёт о крупных, сложных или труднодоступных деталях.

Проблема в том, что стоимость замены детали в реальности складывается из нескольких составляющих, которые далеко не всегда учитывают при принятии решения. Это цена самой детали, стоимость демонтажа и монтажа, транспортировка (особенно актуально для крупногабаритных компонентов), срок ожидания поставки и — самое дорогое — простой оборудования и потери производства за это время.

Когда все эти составляющие суммируются, картина нередко оказывается неожиданной. И именно на этом фоне восстановление через наплавку приобретает совершенно иной экономический смысл.

h2>Когда восстановление выгоднее покупки

Не существует универсального правила, но есть несколько признаков, при наличии которых восстановительная наплавка практически всегда оправдывает себя.

Высокая стоимость детали

Прокатные валки, валы роторов турбин, крупные штампы и пресс-формы, корпуса насосов, буровые замки — детали, изготовление которых требует сложной механической обработки, специальных материалов или значительного машинного времени. Чем дороже деталь, тем очевиднее экономика восстановления: наплавка изношенной поверхности обходится в несколько раз дешевле изготовления новой.

Длительный срок изготовления или поставки

Для ряда деталей срок ожидания составляет недели или даже месяцы — особенно если речь идёт об импортных компонентах или изделиях мелкосерийного производства. Если оборудование в это время стоит, каждый день простоя добавляет к реальной стоимости замены детали сумму, которая нередко превышает стоимость самой детали. Восстановление наплавкой занимает от нескольких часов до нескольких дней.

Сложный демонтаж

Для крупногабаритного оборудования — прокатных станов, буровых установок, энергетических агрегатов — демонтаж, транспортировка детали в цех и обратный монтаж могут стоить больше, чем сама операция наплавки. Мобильные лазерные комплексы решают эту проблему принципиально: оборудование приезжает к детали, а не деталь к оборудованию.

Деталь снята с производства или недоступна на рынке

Ситуация, которая в последние годы стала значительно более распространённой: комплектующие иностранного производства либо недоступны, либо поставляются с непредсказуемыми задержками. Лазерная наплавка позволяет восстановить геометрию и рабочие характеристики детали там, где купить аналог попросту невозможно.

Серийная эксплуатация с регулярным износом

Если деталь изнашивается предсказуемо и регулярно — прокатный ролик, лемех, нож дробилки — восстановление наплавкой можно поставить на поток. При этом каждый цикл восстановления дешевле покупки новой детали, а суммарный эффект за год становится весьма ощутимым.

Как считать экономику правильно

Ошибка, которую часто допускают при сравнении вариантов — сравнивать только стоимость детали и стоимость наплавки. Корректный расчёт должен включать полную стоимость владения для каждого сценария.

Для сценария «купить новую» это: цена детали + доставка + демонтаж старой + монтаж новой + стоимость простоя оборудования за всё это время.

Для сценария «восстановить наплавкой» это: стоимость наплавки + транспортировка детали или стоимость выезда мобильного комплекса + время простоя на период восстановления.

Разница между этими двумя суммами — реальная экономия от восстановления. Второй важный параметр — ресурс после восстановления. Применение более износостойкого наплавочного материала нередко даёт деталям ресурс, превышающий ресурс новых. В таком случае восстановление оказывается не просто дешевле, но и выгоднее в расчёте на единицу ресурса.

Примеры из практики

Прокатный валок, металлургия. Рабочая поверхность валка изнашивается в процессе прокатки и требует периодического восстановления. Двухслойная наплавка — компенсирующий подслой плюс основной износостойкий слой из специального сплава — возвращает валку рабочий диаметр и при этом формирует поверхность, более стойкую к износу, чем исходный материал. На крупных металлургических комбинатах наплавка валков давно является стандартной частью технологического регламента, а не экзотическим решением.

Вал насоса, нефтегазовое машиностроение. После перехода на лазерную закалку вместо традиционной объёмной термообработки удалось существенно снизить себестоимость вала. Основной эффект достигнут за счёт отказа от операции отпуска и снижения доли брака — лазер даёт значительно более стабильный результат по сравнению с печной закалкой.

Бурильная труба, нефтедобыча. Закалка резьбовой зоны трубы позволяет кратно увеличить её ресурс до замены. Одна обработанная труба выполняет работу нескольких необработанных — прямая экономия на парке бурильных труб без ущерба для производительности бурения.

Штамп вытяжки, автомобилестроение. Восстановление наплавкой занимает один-два дня и возвращает штамп в работу. Изготовление нового штампа того же класса — несколько недель. Для автомобильного производства с жёсткими суточными планами выпуска разница между этими вариантами — это разница между плановым ремонтом и срывом производственной программы.

Плунжер гидронасоса, металлургия. Поверхность плунжера восстанавливается наплавкой твёрдым сплавом. После обработки деталь демонстрирует твёрдость значительно выше исходной и ресурс, превышающий ресурс нового плунжера из базового материала более чем в полтора раза. То есть восстановленная деталь служит дольше новой.

Отраслевая специфика

В машиностроении основной мотив — высокая стоимость деталей и длительные сроки их изготовления. Валы, шестерни, направляющие, матрицы и штампы — всё это детали, которые делаются под заказ. Восстановление через наплавку здесь стало стандартной практикой у предприятий, которые серьёзно занимаются управлением затратами на техническое обслуживание.

В нефтегазовой отрасли к стоимости детали добавляется критичность простоя. Остановка скважины или буровой установки обходится дорого независимо от причины. Поэтому здесь восстановительная наплавка ценится прежде всего за скорость и возможность работы без демонтажа крупных узлов.

В металлургии наплавка валков и роликов — это фактически отдельная дисциплина со своей методологией, набором наплавочных материалов и отработанными технологическими картами. Крупные комбинаты содержат собственные участки наплавки или работают с подрядчиками на долгосрочной основе.

В энергетике ключевым фактором часто становится просто отсутствие альтернативы: турбинные компоненты не продаются в магазине, сроки поставки от производителя исчисляются месяцами. Наплавка и восстановление — нередко единственный способ ввести оборудование в строй в разумные сроки.

В сельском хозяйстве логика другая: детали относительно дешёвые, но изнашиваются быстро и в больших количествах. Здесь наплавка твёрдыми сплавами применяется превентивно — для упрочнения новых деталей перед эксплуатацией, что увеличивает их ресурс в 2–4 раза и сокращает частоту замен.

Ограничения и когда наплавка не поможет

Лазерная наплавка — не универсальное решение. Есть случаи, когда восстановление нецелесообразно или технически невозможно.

Наплавка не поможет, если деталь имеет трещины в теле, а не только на поверхности. Поверхностное восстановление не устраняет внутренние дефекты, и деталь с трещиной в нагруженной зоне после наплавки может выйти из строя ещё быстрее.

Если износ затронул конструктивно критичные элементы — посадочные места подшипников, резьбы под значительной нагрузкой, зоны концентрации напряжений — решение о восстановлении должно приниматься совместно с конструктором.

Для очень дешёвых деталей массового производства экономика восстановления не работает: стоимость технологической операции превышает стоимость новой детали.

Наконец, ряд материалов плохо совместим с термическим воздействием лазера — некоторые алюминиевые сплавы, высокохромистые чугуны, отдельные жаропрочные сплавы требуют специальных режимов или вовсе не подлежат лазерной наплавке. Это определяется в ходе предварительной технологической проработки.

Итог

Восстановление лазерной наплавкой — экономически обоснованное решение для дорогих, труднозаменимых или критичных деталей с поверхностным износом. Главный принцип прост: чем дороже деталь, чем дольше её ждать и чем дороже обходится простой оборудования — тем выгоднее восстановление относительно замены. Применение износостойких наплавочных материалов нередко даёт восстановленной детали ресурс, превышающий ресурс новой.

В современном машиностроении, нефтегазовой отрасли и энергетике восстановление изношенных деталей и создание упрочняющих покрытий — это ключевые задачи по оптимизации расходов. Среди методов нанесения функциональных слоев лидируют две технологии: лазерная наплавка и плазменная (PTA — Plasma Transferred Arc) наплавка.

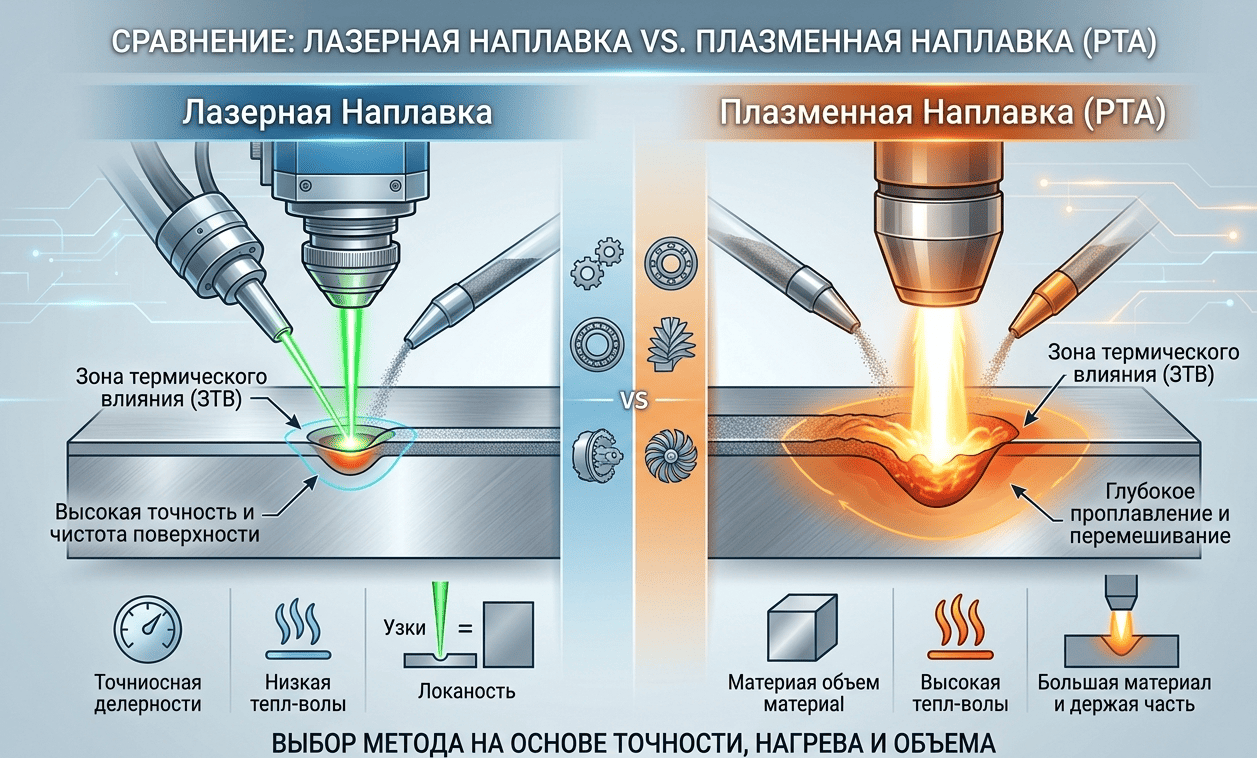

Несмотря на общую цель — создание прочного металлургического соединения между основой и присадочным материалом — физика процессов, точность и экономическая эффективность этих методов существенно различаются.

1. Технологическая суть методов

Прежде чем переходить к сравнению, важно зафиксировать физические основы каждой технологии.

Лазерная наплавка

При этом методе источником энергии служит когерентное лазерное излучение высокой плотности. Лазерный луч создает узкую ванну расплава на поверхности детали, в которую подается присадочный порошок.

• Особенность: Фокусировка луча позволяет достичь экстремальной концентрации энергии на минимальной площади.
• Инструментарий: Для реализации процесса требуется специализированное оборудование для лазерной наплавки, включающее диодные или волоконные лазеры мощностью от 1 до 10 кВт.

Плазменная наплавка (PTA)

Здесь источником тепла выступает сжатая дуга плазмотрона. Температура плазменной струи может достигать 15 000–30 000 °C. Присадка (обычно порошок или проволока) плавится в дуге и переносится на деталь.

• Особенность: Это эволюция дуговой сварки, где дуга стабилизирована соплом и инертным газом.
•

2. Зона термического влияния и глубина проплавления

Одним из критических параметров в металлургии является ЗТВ (Zone of Thermal Influence). Это область металла основы, которая не расплавилась, но претерпела структурные изменения из-за нагрева. В этом аспекте технологии демонстрируют принципиально разные показатели.

При использовании лазерной наплавки ширина ЗТВ составляет всего 0.1 – 0.5 мм. Благодаря высокой концентрации энергии металл нагревается и остывает настолько быстро, что тепло не успевает уйти вглубь заготовки. Это минимизирует риск термических поводков и короблений. Более того, степень перемешивания наплавленного слоя с основным металлом составляет всего 3% – 5%, что позволяет сохранять чистоту и заявленные свойства присадочного материала уже в первом слое.

Плазменная наплавка, напротив, характеризуется более объемным и длительным тепловложением. Ширина зоны термического влияния здесь колеблется в пределах 1.0 – 4.0 мм. Это ведет к глубокому проплавлению основы и значительной степени перемешивания — от 10% до 20%. Такие показатели могут быть полезны для обеспечения сверхвысокой адгезии на массивных деталях, но часто вызывают деформации в тонкостенных конструкциях и требуют нанесения нескольких слоев для достижения нужного химического состава поверхности.

3. Точность и чистота поверхности

В вопросах прецизионности лазерные технологии сегодня являются эталоном.

1. Геометрическая точность: Лазер позволяет формировать слои толщиной от 0.2 мм до 2.0–3.0 мм за один проход с точностью позиционирования до микронов. Это критически важно при лазерной наплавке металла на сложные детали: лопатки турбин, кромки инструментов или прецизионные шейки валов.
2. Припуски под мехобработку: Шероховатость поверхности после лазера значительно ниже, чем после плазмы. Это означает, что на финишную шлифовку уходит минимум времени и дорогостоящего абразивного инструмента.
3. Локальность: Лазером можно восстановить узкую канавку, не затронув соседние участки. Плазменная струя имеет широкий «факел», который неизбежно перегревает большую площадь вокруг зоны обработки.

4. Сравнительная стоимость и производительность

Экономика проектов зависит от объема наплавляемого металла и сложности детали.

Капитальные вложения (CAPEX):

Лазерные комплексы — это высокотехнологичные системы, стоимость которых в 3–5 раз превышает стоимость плазменных установок. Интеграция лазера требует сложной оптики, систем точного позиционирования и специализированной защиты. PTA-системы конструктивно проще и доступнее для внедрения на небольших ремонтных участках.

Операционные расходы (OPEX) и КПД:

Современные волоконные лазеры обладают высоким КПД (до 30–40%) и обеспечивают минимальный расход присадочного порошка благодаря точности подачи. В плазменной наплавке основные расходы связаны с высоким потреблением защитных газов (аргон, гелий) и быстрым износом расходных частей плазмотрона — медных сопел и вольфрамовых электродов.

Производительность:

Если задача состоит в том, чтобы покрыть металлом огромную площадь (например, плиты футеровки весом в несколько тонн), плазменная наплавка часто оказывается эффективнее. Ее скорость наплавки по массе ($kg/h$) в бюджетном сегменте выше. Лазер догоняет плазму по скорости только при использовании источников мощностью свыше 10 кВт.

5. Материаловедение и микроструктура

Согласно исследованиям, соответствующим мировым стандартам материаловедения, микроструктура лазерного покрытия получается более мелкозернистой. Это обусловлено экстремальными скоростями кристаллизации — до $10^5-10^6$ К/с.

Мелкозернистая структура дает два важных преимущества:

• Повышенная твердость без избыточного охрупчивания.
• Высокая коррозионная стойкость, так как в металле меньше условий для сегрегации примесей на границах зерен.

При плазменной наплавке из-за более медленного остывания формируется крупнозернистая структура, что в ряде случаев может снизить ударную вязкость покрытия при эксплуатации в экстремальных условиях.

6. Итоговые рекомендации: что выбрать?

Для принятия решения стоит руководствоваться следующими критериями.

Выбирайте лазерную наплавку, если:

• Необходима хирургическая точность и минимальная деформация (валы, шпиндели, инструменты).
• Деталь изготовлена из сталей, чувствительных к перегреву.
• Требуется нанести тонкий слой дорогого сплава (стеллиты, карбиды) с сохранением его свойств в первом же слое.
• Вы стремитесь минимизировать затраты на последующую шлифовку.

Выбирайте плазменную наплавку (PTA), если:

• Вы работаете с массивными деталями, где допуски измеряются миллиметрами.
• Нужно нанести слой толщиной более 5 мм за один цикл.
• Бюджет на оборудование ограничен, а геометрия детали проста.
• Глубокое перемешивание с основой не является критическим фактором для эксплуатации.

Лазерная наплавка сегодня — это инвестиция в ресурс и качество, в то время как плазменная наплавка остается надежным решением для тяжелых индустриальных задач. При выборе метода всегда оценивайте критичность тепловых деформаций для конкретного узла.

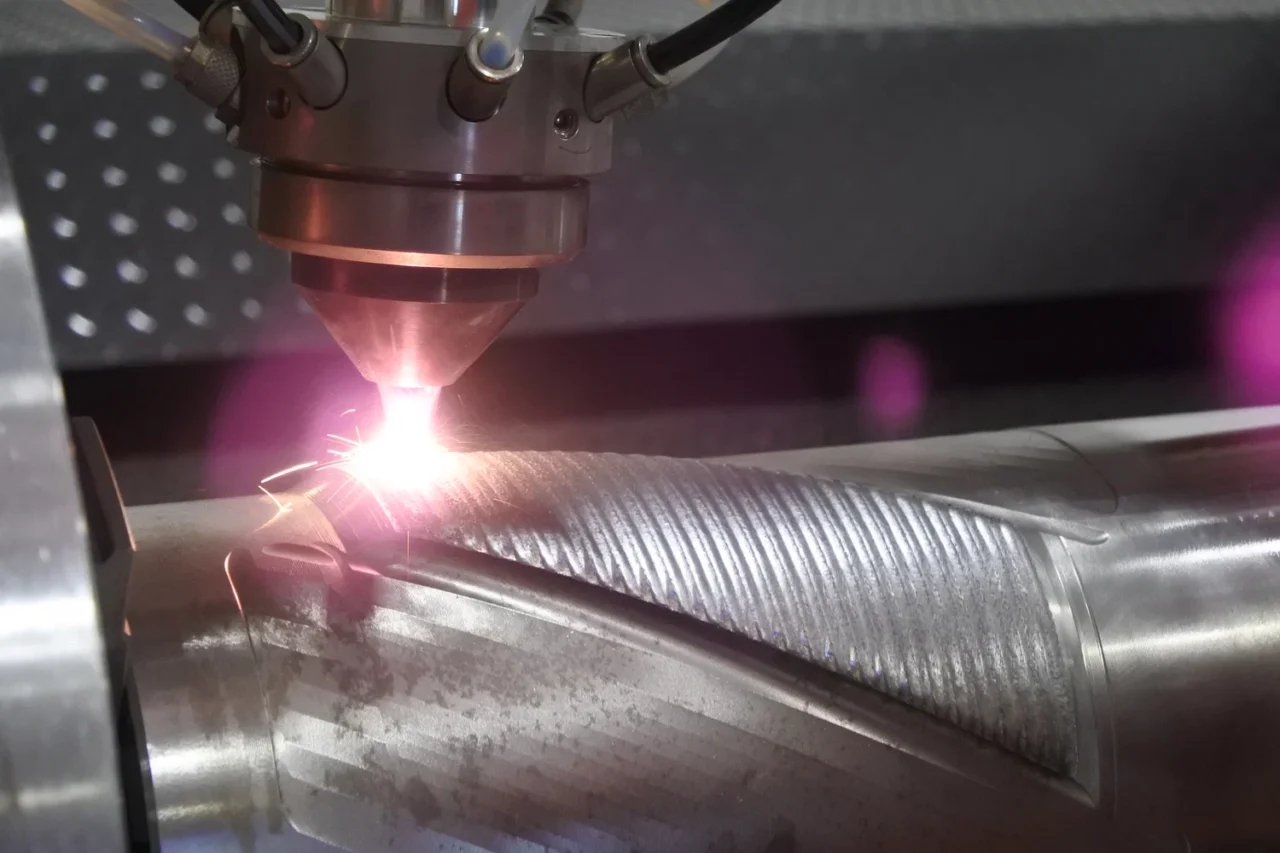

В современном машиностроении и металлообработке долговечность изделия определяется не только качеством сплава, но и свойствами его поверхности. Упрочнение металла — это комплекс технологических процессов, направленных на изменение микроструктуры материала для повышения его твердости, износостойкости, усталостной прочности и сопротивления коррозии.

Выбор конкретного метода зависит от условий эксплуатации детали: работает ли она на истирание, подвергается ли ударным нагрузкам или находится в агрессивной химической среде. В данном обзоре мы разберем основные группы методов упрочнения, их физическую суть, преимущества и ограничения.

1. Термическая обработка: Фундамент металловедения

Термическая обработка — это классический способ изменения свойств металла путем нагрева, выдержки и последующего охлаждения с определенной скоростью. Здесь не меняется химический состав, трансформируется лишь кристаллическая решетка.

Объемная закалка и отпуск

Суть метода заключается в нагреве стали выше критических точек (обычно $727°C$ – $911°C$ в зависимости от содержания углерода) с последующим быстрым охлаждением в воде или масле. Это приводит к образованию мартенсита — крайне твердой, но хрупкой структуры.

• Плюсы: Упрочнение всей массы детали, отработанная технология.

• Минусы: Риск деформаций и появления трещин из-за внутренних напряжений; хрупкость без последующего отпуска.

• Применение: Валы, шестерни, режущий инструмент.

Криогенная обработка

Современное развитие термического метода, подразумевающее охлаждение металла до сверхнизких температур (ниже $-150°C$). Это позволяет максимально полно превратить остаточный аустенит в мартенсит и снять внутренние напряжения.

2. Химико-термическая обработка (ХТО)

ХТО — это процесс, при котором поверхность металла насыщается сторонними элементами (углеродом, азотом, бором) при высоких температурах. Это позволяет создать «композитную» структуру: твердый поверхностный слой при сохранении вязкой и пластичной сердцевины.

Цементация (Науглероживание)

Насыщение поверхности сталей с низким содержанием углерода (до 0,25%) дополнительным углеродом.

• Суть: Деталь нагревается в среде карбюризатора. Глубина слоя обычно составляет 0,5–2,0 мм.

• Подходит для: Деталей, работающих на износ под высокими контактными нагрузками (зубчатые колеса, поршневые пальцы).

Азотирование

Диффузионное насыщение поверхности азотом при температурах $500°C$ – $600°C$.

• Особенности: Обеспечивает высочайшую твердость и коррозионную стойкость. В отличие от цементации, не требует последующей закалки, что минимизирует поводки.

• Минус: Длительность процесса (может занимать десятки часов).

Борирование и цианирование

Более специфические методы, создающие на поверхности сверхтвердые слои (бориды), устойчивые даже к абразивному износу и высоким температурам.

3. Поверхностное упрочнение концентрированными потоками энергии

Это наиболее прогрессивное направление, позволяющее локально модифицировать металл без нагрева всей заготовки.

Лазерное термоупрочнение (Закалка)

Технология, основанная на сверхбыстром нагреве поверхности лазерным лучом и последующем самоохлаждении за счет отвода тепла во внутренние слои металла.

• Суть: Лазер воздействует на пятно контакта, мгновенно разогревая его. Как только луч смещается, холодная масса металла «забирает» тепло, создавая эффект сверхрезкой закалки.

• Преимущества:

  • Отсутствие деформаций: Нагрев локален, деталь не «ведет».

  • Точность: Можно упрочнять только рабочие кромки или пазы.

  • Микротвердость: Лазерная закалка часто дает на 15–20% более высокую твердость, чем объемная, за счет мелкодисперсной структуры.

• Для каких задач: Высокоточные детали станков, штамповый инструмент, сложные внутренние поверхности (например, гильзы цилиндров).

Плазменное и индукционное упрочнение (ТВЧ)

Закалка токами высокой частоты (ТВЧ) — классика автопрома. Обеспечивает глубокий закаленный слой (до 5 мм), но менее точна по сравнению с лазером и требует изготовления специальных индукторов под каждую форму детали.

4. Механические методы (Пластическая деформация)

Методы ППД (поверхностного пластического деформирования) не используют нагрев. Упрочнение происходит за счет «наклепа» — дробления зерен металла и создания сжимающих напряжений.

Дробеструйная и ультразвуковая обработка

Обстрел поверхности стальной или керамической дробью или воздействие ультразвуковым бойком.

• Эффект: Устранение микротрещин, повышение усталостной прочности.

• Применение: Пружины, рессоры, лопатки турбин авиационных двигателей.

Обкатка роликами и дорнование

Механическое «разглаживание» поверхности под давлением. Метод позволяет не только упрочнить металл, но и получить зеркальный класс чистоты поверхности.

Сравнительная таблица методов упрочнения

5. Как выбрать технологию: Чек-лист для инженера

Выбор метода упрочнения — это всегда баланс между требуемыми характеристиками и стоимостью производства. Для правильного выбора ответьте на следующие вопросы:

1. Каков химический состав металла?

   Для низкоуглеродистых сталей идеальна цементация. Для средне- и высокоуглеродистых — лазерная или индукционная закалка.

2. Допустима ли финишная обработка?

   Если деталь уже в допуске и финишная шлифовка невозможна, используйте лазерное термоупрочнение или азотирование — они дают минимальное коробление.

3. Каков характер износа?

   • От трения «металл о металл» спасет азотирование или лазер.

   • От циклической вибрации — дробеструйная обработка.

   • От ударных нагрузок — цементация с мягкой сердцевиной.

4. Какова серийность?

   Для миллионов одинаковых валов выгодно настроить линию ТВЧ. Для единичных сложных пресс-форм или мелкосерийного производства спецтехники лазерные системы вне конкуренции за счет отсутствия оснастки.

Резюме

Универсального метода упрочнения не существует. Однако современные тенденции в промышленности (согласно стандартам индустрии 4.0 и ГОСТ 18295-72) смещаются в сторону энергоэффективных и точных технологий.

Лазерная обработка и современные методы ХТО позволяют значительно продлить ресурс оборудования, снижая затраты на ремонт и замену комплектующих. При выборе технологии важно учитывать не только стоимость одного часа работы станка, но и «жизненный цикл» детали: упрочненная поверхность может увеличить срок службы узла в 3–5 раз, что многократно окупает первоначальные вложения.
