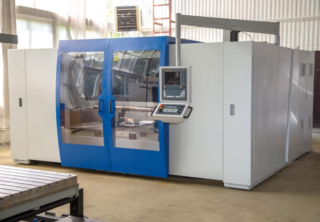

Многолучевая лазерная установка ЛК-5В-С
Характеристики
70-90
2500 х 1000 х 1000
80 /120
- Описание
- Характеристики
Компанией ООО «ТермоЛазер» разработан и внедрен перспективный лазерный комплекс ЛК-5В-С на основе многолучевой лазерной установки, реализующий, помимо термоупрочнения и наплавки, операции лазерной резки и сварки.
Многолучевая лазерная установка предназначена для выполнения нескольких гибридных технологий:
- аддитивной — модификации поверхностного слоя и нанесения покрытий
- разделения (резки)
- соединения (сварки) деталей в одном техническом устройстве.
Гибридные технологии скомплексированы в многолучевой лазерной установке ЛК-5В-С , содержащей шесть электроразрядных источников высококачественного одномодового лазерного излучения с регулируемой мощностью от 60 до 1200 Вт и телескоп с оптической системой координатного управления положением лазерных лучей в рабочей зоне.
Установка ЛК-5В-С оснащена датчиками обратной связи о ходе технологического процесса (системой технического зрения и матричным термографом) и системой интеллектуального управления на основе нейроконтроллеров и промышленных регуляторов для реализации оптимальных параметров выполнения технологического процесса.
Проект реализован при поддержке Фонда Содействия Инновациям
Технические характеристики ЛК-5В/7,5В
| Характеристика | Значение |
| Производительность, см2/мм | 70-90 |
| Габариты рабочей зоны, мм (X,Y,Z) | 2500 х 1000 х 1000 |
| Потребляемая мощность, кВт | 80 /120 |
| Габаритные размеры (Д х Ш х В), мм | 5700 х 6800 х 2500 |
| Занимаемая площадь, м2 | 39 |
| Масса, кг | 14700 |
| Количество линейных осей перемещения рабочего органа (оптической головки) | 3 |
| Максимальная скорость перемещений по линейным осям X, Y, Z, м/мин | 7,5 |
| Точность позиционирования по линейным осям X, Y, Z, мм | 0,05 |
| Количество угловых осей головки | 2 |
| Перемещения по осям угловых перемещений, град | ±90 |
| Точность позиционирования по осям угловых перемещений, град | 0,1 |
| Тип УЧПУ | NC-310 (Балтсистем) |
| Параметры питающей электросети: | |
| род тока | переменный, трехфазный |
| напряжение | 230/400В ± 10% |
| частота, Гц | 50±1 |
| Тип защитного заземления | TN-S-C |
| Параметры сжатого воздуха на входе: — диапазон рабочих давлений, МПа — расход воздуха, л/мин, не более — класс чистоты воздуха по ГОСТ Р ИСО 8573. |
0,4-0,6 В зависимости от интенсивности обдува 0 |
| Тип лазера | Электрогазоразрядный многолучевой |
| Максимальная мощность излучения, Вт | 5000 / 7500 |
| Диапазон регулирования мощности излучения, Вт | 500 ÷ 5000 / 7500 |
| Состав рабочей смеси газов | CO2 : N2 : He |
| Чистота газов, % | СО2 — 99.8, N2 — 99.99, He — 99.99 |
| Объемное соотношение газов | CO2 — 1; N2 – 2; He — 10 |
| Допустимое отклонение объема каждого из компонентов смеси, не более, % | 5 |
| Расход рабочей смеси газов, не более, л/ час, | 20 / 30 (расход регулируется автоматически из расчета 4 нормальных литра на 1 кВт фактической мощности излучения) |
